 KRYT MOTORA PRE DL650

Zobraziť predchádzajúcu tému Zobraziť nasledujúcu tému Goto down
Choď na stránku : 1, 2, 3, 4  Next
AutorSpráva
Slavo

avatar

Počet príspevkov : 3703
Reputácia Reputácia : 43
Mesto : Senec/Čertovica

OdoslaťPredmet: KRYT MOTORA PRE DL650   Ut 22 február 2011 - 19:02

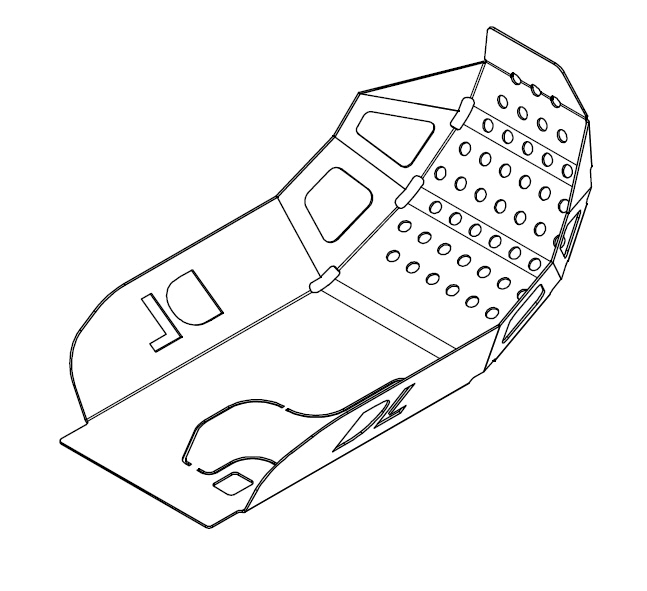

Veľká vďaka patrí našim 2 členom, ktorí vypracovali technicky výkres
pre výrobu krytu motora podľa originálu. Chcú zostať v anonymite a
výkresy darovali klubu a tým pomôcť ďalším členom, ktorí by si to
radi dali spraviť...
Čo sa týka výkresu, je v mierke 1:1 takže stačí diely vystrihnúť, obkresliť
na plech a vyrezať... Nehovoriac o vyvolených, ktorí to len nahrajú do rezacieho plotra s plazmovým alebo vodným lúčom a priamo vyrežú...
(subor *.dwg - kresleny v ACADe)

Ešte raz vďaka chalani yeah club


Stiahnite si original ZIP subor, tu:
/update verzia 2:/

STIAHNUT VYKRES ZO SERVERA V-STROM CLUB SLOVAKIA

Subor v ZIP obsahuje:
--------------------------
1x technicky vykres v mierke 1:1, format *.pdf
1x technicky vykres v mierke 1:1 pre rezacie plotre, format *.dwg


Subor v ZIP obsahuje:
3x JPG obrazok krytu motora
1x technicky vykres v mierke 1:1, format *.pdf
1x technicky vykres v mierke 1:1 pre rezacie plotre, format *.dwg

__________________________________________________
Visited countries:
(SK) (CZ) (H) (D) (PL) (A) (RO) (SLO) (HR) (MNE) (BIH) (LV) (LT) (EST) (RUS) (N) (FIN) (S) (BG) (SRB) (GR) (TR) (GE) (AL) (RKS) (MD) (UA) (B) (NL) (F) (GB)
Email: slavo2604@gmail.com


Naposledy upravil Slavo dňa Ne 23 september 2012 - 19:44, celkom upravené 1 krát.
Návrat hore Goto down
michalm3

avatar

Počet príspevkov : 14
Reputácia Reputácia : 0
Mesto : Martin

OdoslaťPredmet: Re: KRYT MOTORA PRE DL650   Ut 1 marec 2011 - 19:59

super...taketo niečo som už dlho zháňal...velká vdaka :D
Návrat hore Goto down
Slavo

avatar

Počet príspevkov : 3703
Reputácia Reputácia : 43
Mesto : Senec/Čertovica

OdoslaťPredmet: Re: KRYT MOTORA PRE DL650   St 2 marec 2011 - 6:50

michal, autor mi poslal novy update krytu motora.

male zmeny vychytavky sa este porobili len to nahram asi az
vecer. Mam teraz vela prace..

takze chvilku vydrz, je novy technicky vykres.


Slavo

__________________________________________________
Visited countries:
(SK) (CZ) (H) (D) (PL) (A) (RO) (SLO) (HR) (MNE) (BIH) (LV) (LT) (EST) (RUS) (N) (FIN) (S) (BG) (SRB) (GR) (TR) (GE) (AL) (RKS) (MD) (UA) (B) (NL) (F) (GB)
Email: slavo2604@gmail.com
Návrat hore Goto down
Slavo

avatar

Počet príspevkov : 3703
Reputácia Reputácia : 43
Mesto : Senec/Čertovica

OdoslaťPredmet: Re: KRYT MOTORA PRE DL650   St 16 marec 2011 - 19:05

VERZIA 2
(s vylepšeniami voči prvej verzii):

Autor píše:
Zrodila sa druha - konecna verzia krytu na DL650.

Zmeny oproti 1.verzii:
- je z jedneho kusu plechu
- kvoli lepsej ochrane olejoveho chladica ma vpredu zvysene boky
- mierne je prekresleny otvor pre vyfuk
- je dokresleny otvor pre objimku vyfuku v spodnej casti





STIAHNUT VYKRES ZO SERVERA V-STROM CLUB SLOVAKIA

Subor v ZIP obsahuje:
--------------------------
1x technicky vykres v mierke 1:1, format *.pdf
1x technicky vykres v mierke 1:1 pre rezacie plotre, format *.dwg

salute Slavo

__________________________________________________
Visited countries:
(SK) (CZ) (H) (D) (PL) (A) (RO) (SLO) (HR) (MNE) (BIH) (LV) (LT) (EST) (RUS) (N) (FIN) (S) (BG) (SRB) (GR) (TR) (GE) (AL) (RKS) (MD) (UA) (B) (NL) (F) (GB)
Email: slavo2604@gmail.com
Návrat hore Goto down
ico



Počet príspevkov : 19
Reputácia Reputácia : 0
Mesto : Bratislava

OdoslaťPredmet: Re: KRYT MOTORA PRE DL650   Pi 25 marec 2011 - 11:43

Zdravim páni, mate uz skusenost s vyrobou tohoto krytu pod motor? viete mi odporucit kde v okoli BA by sa to dalo dat vyrobit? a aka je to cca investicia?
Návrat hore Goto down
yoyo

avatar

Počet príspevkov : 25
Reputácia Reputácia : 2
Mesto : KE

OdoslaťPredmet: vyroba   Pi 25 marec 2011 - 18:38

@Slavo: vrela vdaka

Ja to davam rezat bratovi,ten je z fachu.
Ak by mal este niekto zaujem tak mi dajte vediet, spravi vam cenu.
Návrat hore Goto down
radovanbagacka

avatar

Počet príspevkov : 44
Reputácia Reputácia : 0
Mesto : Banská Bystrica

OdoslaťPredmet: Re: KRYT MOTORA PRE DL650   Pi 25 marec 2011 - 19:54

Zdravím yoyo,
z akého materiálu si to dávaš robiť? Ja by som mal záujem, ak by to bolo z 3-4mm Al alebo aspon 2mm nerez. Samozrejme, záleží aj na cene. Teraz investujem do výroby nosičov na Al kufre, hlavného stojanu a úpravy padákov. Potom sem hodím foto. Robí mi to jeden chlap z NR.
Návrat hore Goto down
Slavo

avatar

Počet príspevkov : 3703
Reputácia Reputácia : 43
Mesto : Senec/Čertovica

OdoslaťPredmet: Re: KRYT MOTORA PRE DL650   Pi 25 marec 2011 - 21:42

yoyo neni zac, o tom je tato komunita aby sme si spolu pomahali...



salute Slavo

__________________________________________________
Visited countries:
(SK) (CZ) (H) (D) (PL) (A) (RO) (SLO) (HR) (MNE) (BIH) (LV) (LT) (EST) (RUS) (N) (FIN) (S) (BG) (SRB) (GR) (TR) (GE) (AL) (RKS) (MD) (UA) (B) (NL) (F) (GB)
Email: slavo2604@gmail.com
Návrat hore Goto down
yoyo

avatar

Počet príspevkov : 25
Reputácia Reputácia : 2
Mesto : KE

OdoslaťPredmet: Re: KRYT MOTORA PRE DL650   So 26 marec 2011 - 15:23

Zdravim,
material by bol 2 alebo 3mm nerez a cena bude zavisiet od poctu kusov. Prvy kus vyrobi pre mna tak potom dam aj nejake foto.

Medzitym som nasiel aj sposob uchytenia:


Ma to niekto z vas ten original v kombinacii s givi padakmi?
Vdaka.
Návrat hore Goto down
ico



Počet príspevkov : 19
Reputácia Reputácia : 0
Mesto : Bratislava

OdoslaťPredmet: Re: KRYT MOTORA PRE DL650   So 26 marec 2011 - 16:46

yoyo ja by som mal tiez zaujem o ten kryt motora.
ten sposob uchytenia co si tu pastol je tusim ze na padaky sw-motech. da sa to pripadne prisposobit na padaky givi?
Návrat hore Goto down
yoyo

avatar

Počet príspevkov : 25
Reputácia Reputácia : 2
Mesto : KE

OdoslaťPredmet: Re: KRYT MOTORA PRE DL650   So 26 marec 2011 - 18:27

@ico: Uchytenie o motor bude rovnake vsade, co sa tyka uchytenia originalu na Givi padaky nasiel som taketo riesenie:



ale premyslal som ci si nenecham ten vrch vyrezat dlhsi oproti originalu vyzeralo by to potom zhruba takto:



Planujem spravit papierovu maketu 1:1 na otestovanie, no to bude o dva tyzdne ked odzimujem takze dovtedy su navrhy vitane.
Návrat hore Goto down
apa

avatar

Počet príspevkov : 7
Reputácia Reputácia : 0
Mesto : Šaľa

OdoslaťPredmet: Re: KRYT MOTORA PRE DL650   Ne 27 marec 2011 - 22:33

Jednoduchý a spoľahlivý spôsob prichytenia krytu ku Givi padáku - 1ks skrutka M6 x 35mm s matkou a pružnou podložkou. Skrutka je prestrčená cez medzeru medzi padákom a spojom dvoch dielov, viď obr.




Zadná časť je uchytená dvomi skrutkami ku konzole vyrobenej z plechu hrúbky 3mm.
Návrat hore Goto down
Slavo

avatar

Počet príspevkov : 3703
Reputácia Reputácia : 43
Mesto : Senec/Čertovica

OdoslaťPredmet: Re: KRYT MOTORA PRE DL650   Ne 27 marec 2011 - 22:37

bol som jazdit a tak som na to myslel nafotit ako to mam ja
ze som na to uplne zabudol.

ale uz si to asi vyriesil kingston, je to pekne uchytene.

salute Slavo

__________________________________________________
Visited countries:
(SK) (CZ) (H) (D) (PL) (A) (RO) (SLO) (HR) (MNE) (BIH) (LV) (LT) (EST) (RUS) (N) (FIN) (S) (BG) (SRB) (GR) (TR) (GE) (AL) (RKS) (MD) (UA) (B) (NL) (F) (GB)
Email: slavo2604@gmail.com
Návrat hore Goto down
Slavo

avatar

Počet príspevkov : 3703
Reputácia Reputácia : 43
Mesto : Senec/Čertovica

OdoslaťPredmet: Re: KRYT MOTORA PRE DL650   Ne 27 marec 2011 - 22:47

ááá našiel som fotku robenú Palinovým mega extra super turbo pixelovým
foťákom s rozlíšením billboard-u tak som z fotky vystrihol kryt motora..


__________________________________________________
Visited countries:
(SK) (CZ) (H) (D) (PL) (A) (RO) (SLO) (HR) (MNE) (BIH) (LV) (LT) (EST) (RUS) (N) (FIN) (S) (BG) (SRB) (GR) (TR) (GE) (AL) (RKS) (MD) (UA) (B) (NL) (F) (GB)
Email: slavo2604@gmail.com
Návrat hore Goto down
yoyo

avatar

Počet príspevkov : 25
Reputácia Reputácia : 2
Mesto : KE

OdoslaťPredmet: Re: KRYT MOTORA PRE DL650   Po 28 marec 2011 - 20:32

To riesenie ala Kingston/Slavo je zatial najlepsie co som videl. Jednoduche funkcne, dik. Odskusam ci to sadne.
Este mi vrta hlavou ako na tu konzolu do zadu, mate niekto rozmery?

Zmaketujem aj to.
Návrat hore Goto down
hoffman

avatar

Počet príspevkov : 79
Reputácia Reputácia : 1
Mesto : Galanta

OdoslaťPredmet: Re: KRYT MOTORA PRE DL650   St 30 marec 2011 - 20:42

ja som to vyriešil s dvoma skrutkami,a stym zadnim prichytenim netreba robit tažku hlavu.2 pasoviny-nerezu ohnut na mieru a každu prinitovat s dvoma nitmy a drži to pevne
Návrat hore Goto down
yoyo

avatar

Počet príspevkov : 25
Reputácia Reputácia : 2
Mesto : KE

OdoslaťPredmet: Re: KRYT MOTORA PRE DL650   Ne 22 máj 2011 - 21:08

Ahoj,
vyzera to tak ze v dohladnej dobe ten kryt vyrezany nebude z dovodu nedostatku casu, cize tym ktori prejavili zaujem - sorry chlapi, nevydalo :-(. Ak sa nieco zmeni dam vediet ale je to na neurcito.
Duro
Návrat hore Goto down
dano dl

avatar

Počet príspevkov : 64
Reputácia Reputácia : 5
Mesto : Stara Lubovna

OdoslaťPredmet: cena krytu pod motor   Ut 23 august 2011 - 18:47

dal som oceniť kryt pod motor v SNV



PČ Položka MJ Počet MJ Cena MJ DPH Lehota Zľava % Celkom
1kryt, bez materiálu, h4 ( s materiálom AlMg3 : 1ks - 37,70€, do 10ks - 27,86 €)ks2,0019,9920,00 0,0047,98




Cena [€] 39,98
DPH [€] 8,00
Celková cena s DPH [€] 47,98
Návrat hore Goto down
vestar



Počet príspevkov : 4
Reputácia Reputácia : 0
Mesto : Kosice

OdoslaťPredmet: Re: KRYT MOTORA PRE DL650   Ut 8 november 2011 - 9:59

Hmm..nie zla cena...je to este aktualne? podarilo sa to ked tka niekomu vyrobit?
Návrat hore Goto down
dano dl

avatar

Počet príspevkov : 64
Reputácia Reputácia : 5
Mesto : Stara Lubovna

OdoslaťPredmet: Re: KRYT MOTORA PRE DL650   Ut 8 november 2011 - 22:51

vestar napísal:
Hmm..nie zla cena...je to este aktualne? podarilo sa to ked tka niekomu vyrobit?

mám to vyrobene ale nie ohnuté takže ( hliník 4 mm ) cena jedného kusu je cca 33 eur
Návrat hore Goto down
vestar



Počet príspevkov : 4
Reputácia Reputácia : 0
Mesto : Kosice

OdoslaťPredmet: Re: KRYT MOTORA PRE DL650   St 9 november 2011 - 21:40

a s ohnutim je problem?
Návrat hore Goto down
dano dl

avatar

Počet príspevkov : 64
Reputácia Reputácia : 5
Mesto : Stara Lubovna

OdoslaťPredmet: Re: KRYT MOTORA PRE DL650   Št 10 november 2011 - 22:16

vestar napísal:
a s ohnutim je problem?
asi nie neskúšal som
Návrat hore Goto down
apa

avatar

Počet príspevkov : 7
Reputácia Reputácia : 0
Mesto : Šaľa

OdoslaťPredmet: Re: KRYT MOTORA PRE DL650   Pi 11 november 2011 - 21:42

Tu je tiez jedna ponuka na kryt ale troska drahsia:

http://www.marselus.com/?kryt-motoru,26

Je tam aj ponuka na mriezku olejoveho a vodneho chladica a podlozka na bocny stojan.
Návrat hore Goto down
L-P

avatar

Počet príspevkov : 13
Reputácia Reputácia : 0
Mesto : Dubnica nad Váhom-Trenčín

OdoslaťPredmet: Re: KRYT MOTORA PRE DL650   Po 21 november 2011 - 10:38

Super nakres toho krytu. Dakujem za zdielanie.
Dal som si to jednemu znamemu na skusku vyrezat a celkom sa to podarilo.Treba ho este pozvarat a nastriekat.
Akurat sa trapim este stym zadnym uchytenim.
Prosim vas nema tu konzolu niekto odmeranu a pripadne aj nakreslenu ?
Praca so zelezom a vymeriavanim niesu moja silna stranka, som skor na elektro. Dost by mi to pomohlo
Návrat hore Goto down
gemby

avatar

Počet príspevkov : 20
Reputácia Reputácia : 2
Mesto : Žilina

OdoslaťPredmet: Re: KRYT MOTORA PRE DL650   Št 24 november 2011 - 21:08

Ahoj vsetci je ta ponuka na kryt este aktualna? Ja by som tiez urcite vzal na svoje moto. Ak by bola cena aj trochu vyssia, tak by to az tak nevadilo. Ak by sa mi ozval niekto kto by predal tak by som bol happy. Vdaka moc. gemby
Návrat hore Goto down
Sergej

avatar

Počet príspevkov : 54
Reputácia Reputácia : 2
Mesto : Brezova pod Bradlom, Trencin

OdoslaťPredmet: Re: KRYT MOTORA PRE DL650   So 3 december 2011 - 20:57

L-P - ja som tiez si robil kryt sam doma, a ten drziak vyzera takto nejako

Návrat hore Goto down
Sergej

avatar

Počet príspevkov : 54
Reputácia Reputácia : 2
Mesto : Brezova pod Bradlom, Trencin

OdoslaťPredmet: Re: KRYT MOTORA PRE DL650   So 3 december 2011 - 21:01

gemby- napr. vyrobu krytu mozes najst aj tuna http://motoride.sk/?P=phorum&tema=poradna&tid=54857 a mozem doporucit :pirat:
Návrat hore Goto down
L-P

avatar

Počet príspevkov : 13
Reputácia Reputácia : 0
Mesto : Dubnica nad Váhom-Trenčín

OdoslaťPredmet: Re: KRYT MOTORA PRE DL650   Po 5 december 2011 - 10:16

Dakujem, skusim to dat podla tych rozmerov vyrobit...
Návrat hore Goto down
Sergej

avatar

Počet príspevkov : 54
Reputácia Reputácia : 2
Mesto : Brezova pod Bradlom, Trencin

OdoslaťPredmet: Re: KRYT MOTORA PRE DL650   Ut 6 december 2011 - 16:28

L-P- ale je to len priblizne, mozno to bude treba dopasovat, ked som to meral tak uz nieco zazil :P
Návrat hore Goto down
Vladodo

avatar

Počet príspevkov : 49
Reputácia Reputácia : 2
Mesto : Martin

OdoslaťPredmet: Re: KRYT MOTORA PRE DL650   Pi 16 december 2011 - 22:36

L-P podarilo sa ti to dat vyrobit a sedi to? Dal som si vyrezat a ohnut spodny kryt motora podla druhej verzie od Slava. Akurat mi treba tie zadne prichyty. Spravili mi 2ks antikorove 2mm a 2ks ocelove 2mm. Ak to sadne tak budu 3ks na predaj za rozumnu cenu samozrejme.
Návrat hore Goto down
Sponsored content




OdoslaťPredmet: Re: KRYT MOTORA PRE DL650

Návrat hore Goto down

KRYT MOTORA PRE DL650
Zobraziť predchádzajúcu tému Zobraziť nasledujúcu tému Návrat hore
Strana 1 z 4Choď na stránku : 1, 2, 3, 4  Next

Povolenie tohoto fóra:Nemôžete odpovedať na témy v tomto fóre.
V-STROM KLUB SLOVENSKO :: TECHNICKÁ PORADŇA :: Doplnky na moto-
Prejdi na:
